磁気センサーは、地球や周囲の物体が作る磁界の強さと方向を電気信号に変換するセンサーである。核心にあるのは「電流や電子スピンが磁界の中に置かれると、その磁界の強さ・向きに応じて電圧や電気抵抗が変化する」という固体物理の現象で、この変化を精密に読み取ることで、目に見えない磁力線の向きを数値化する。カメラ・LiDAR・レーダーが能動的または受動的に光・電波を扱うのに対し、磁気センサーが相手にするのは常にそこにある地球磁場そのものであり、GPSが届かない屋内・水中・地下でも、電源さえ入っていれば絶対方位という外部基準を返し続けられる数少ないセンサーである。スマートフォンの電子コンパスアプリから、ドローン・自動運転車のIMU内蔵9軸センサーによるヨー角ドリフト補正、人工衛星の姿勢制御まで、方位を必要とするほぼ全ての電子機器に搭載されている基幹部品である。

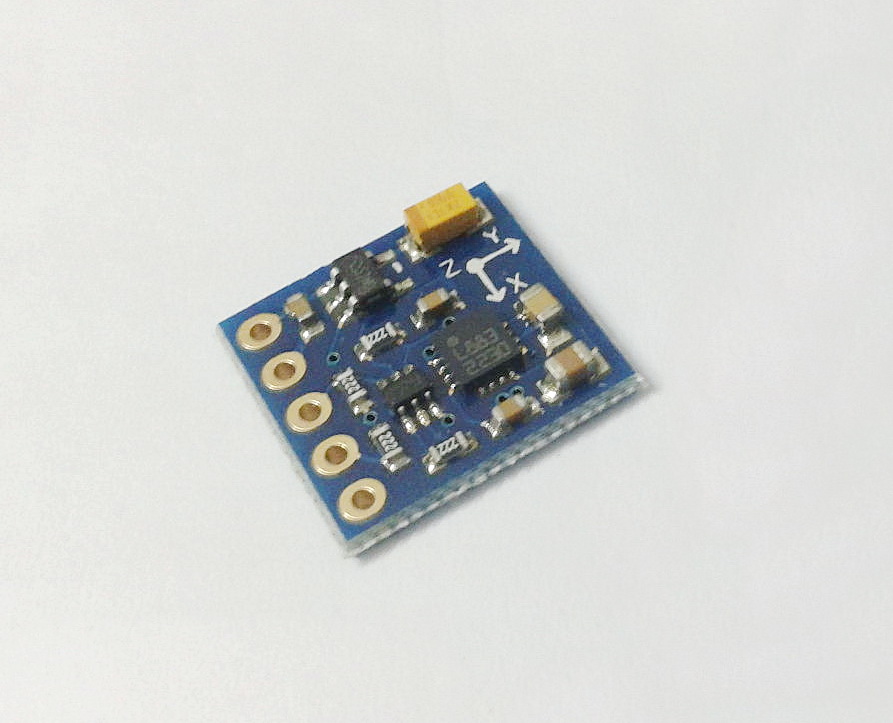

Honeywell HMC5883L 3軸デジタルコンパスICHoneywell HMC5883L(3軸デジタルコンパスIC)

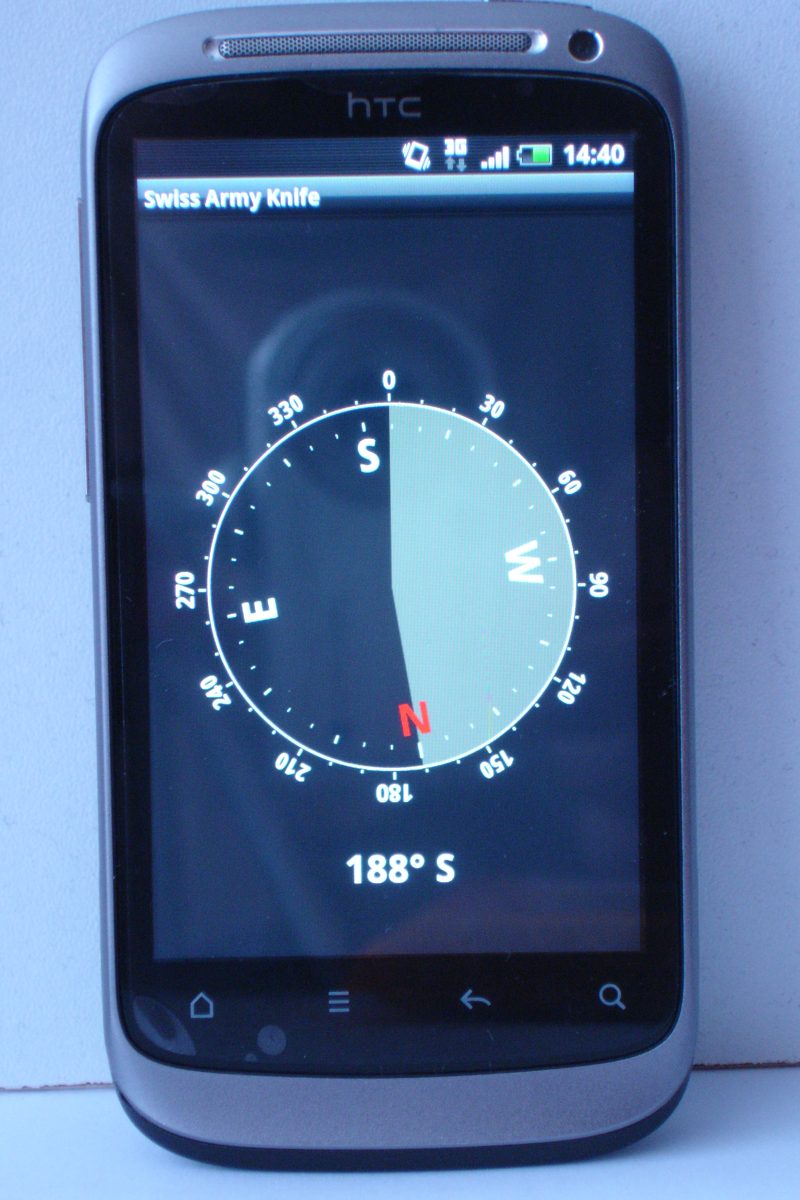

スマートフォンの電子コンパスアプリスマートフォンの電子コンパスアプリ

画像: Honeywell HMC5883L(Ctg4Rahat, CC BY 3.0)/ スマートフォンの電子コンパスアプリ(Zirguezi, CC0)、Wikimedia Commons。

原理: 地磁気を測る4つの物理現象 — Hall効果・AMR・GMR・フラックスゲート

一口に「磁気センサー」といっても、内部で使われている物理原理は大きく4系統に分かれる。いずれも民生・産業用の3軸磁気センサーチップとして実際に量産されている方式である。

Hall効果 — 電流と磁界が作る横方向の電圧

半導体の薄膜に電流 I を流した状態で、電流と垂直な方向に磁界 B をかけると、ローレンツ力によって電荷キャリアが電流・磁界の両方に直交する方向に偏り、その方向に電圧差(ホール電圧 V_H)が生じる。

V_H = \frac{I B}{n e t}

ここで n はキャリア密度、e は電荷素量、t は薄膜の厚さである。ホール電圧は磁界の強さに比例するため、これを増幅・デジタル化すれば磁界を直接測定できる。原理自体は1879年にジョンズ・ホプキンス大学の大学院生エドウィン・ホールが発見した「ホール効果」そのものであり、140年以上前の現象が今もスマートフォンのチップの中で使われ続けている。Bosch Sensortecの磁気センサーは同社独自の「FlipCore」技術というHall効果ベースの構造を採用しており、BMM150はその代表例である。

Hall効果の原理図。電流と磁界の両方に直交する方向に電圧が生じる

画像: Hall効果の原理図(Gregors, CC BY-SA 3.0)、Wikimedia Commons。電流 I と磁界 B の両方に直交する方向にホール電圧 V_H が生じる。

AMR(異方性磁気抵抗) — 磁化方向で変わる電気抵抗

強磁性体(鉄やニッケルの合金など)の電気抵抗は、内部の磁化方向と電流の向きとのなす角度 \theta によってわずかに変化する。抵抗の変化量はおおむね \cos^2\theta に比例し、これを利用して外部磁界の方向を検出するのがAMR(Anisotropic Magnetoresistance、異方性磁気抵抗)方式である。この現象自体は1856年にウィリアム・トムソン(ケルビン卿)が鉄・ニッケルで発見しており、Hall効果よりもさらに古い。実用上の抵抗変化率はHall効果センサーより大きく取れるため感度に優れ、HoneywellのHMC5883Lはこの「Anisotropic Magnetoresistive技術」を明示的に採用した3軸デジタルコンパスICである。

GMR(巨大磁気抵抗) — 多層膜が生む桁違いの抵抗変化

AMRの延長線上にありながら原理も規模も異なるのがGMR(Giant Magnetoresistance、巨大磁気抵抗)である。強磁性金属と非磁性金属をナノメートル厚で交互に積層した多層膜構造を作ると、隣接する磁性層同士の磁化方向が平行か反平行かによって、電子のスピン依存散乱の度合いが大きく変わり、電気抵抗が数十%単位で劇的に変化する。従来のAMRが数%程度の抵抗変化しか生まなかったのに対し、GMRは50%近い変化を叩き出せる点が「巨大(Giant)」と呼ばれる所以である。3軸コンパスICの主流はコスト面で今もHall効果・AMRが中心だが、GMR・TMR(トンネル磁気抵抗)は高感度磁気センサーやハードディスクの読み取りヘッドなど、より高感度が要求される用途で使われ続けている技術系譜であり、発見の経緯は後述の歴史セクションで扱う。

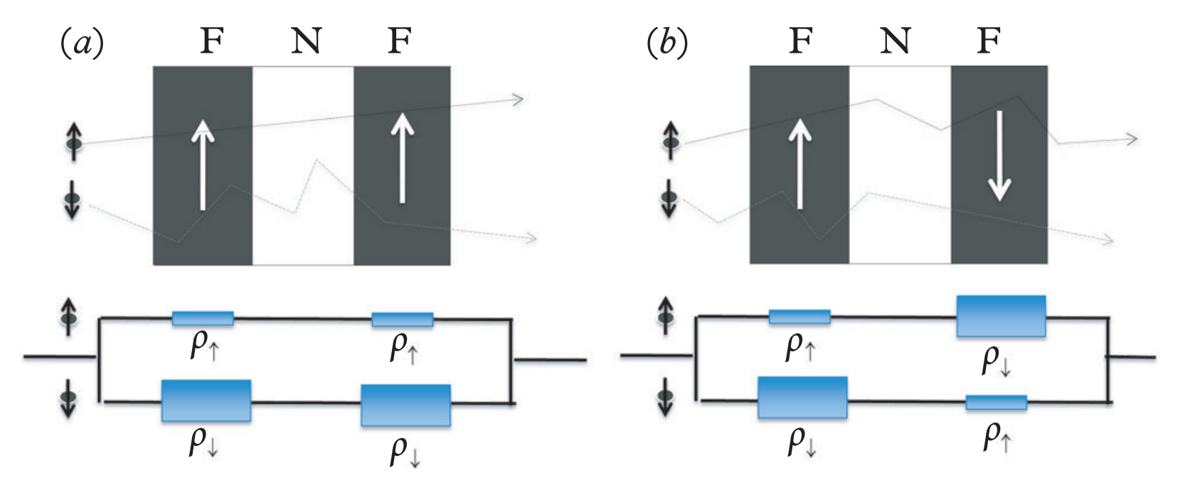

GMR(巨大磁気抵抗)を生む強磁性層・非磁性層の多層膜構造

画像: GMR多層膜構造の模式図(K. M. Krishnan, CC BY-SA 4.0)、Wikimedia Commons。強磁性層(緑)と非磁性層(灰)を交互に積層し、磁化の相対方向で電気抵抗が大きく変化する。

フラックスゲート — 磁心を飽和させて高精度に測る

Hall効果・AMR・GMRが半導体・薄膜の物性そのものを利用するのに対し、フラックスゲート方式は電磁誘導を使う。軟磁性体(高透磁率のコア)に巻いた励磁コイルに交流電流を流し、コアを周期的に磁気飽和・非飽和させる。コアが飽和していない状態では外部磁界を取り込みやすく、飽和した状態では外部磁界を押し出す性質があり、この非線形な応答を検出コイルで拾うと、外部磁界の強さに比例した高調波成分(主に第2次高調波)が現れる。原理が複雑な分、Hall効果・AMR系の半導体チップよりも高精度・低ノイズを実現しやすく、地磁気観測衛星や海洋・航空機用の高精度磁力計で今も現役の方式である。

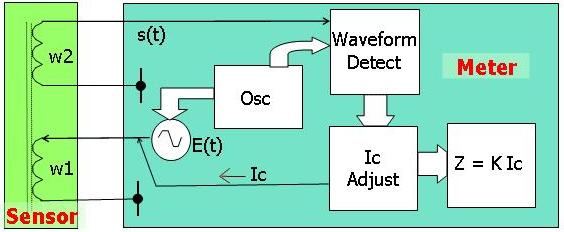

フラックスゲート磁力計の原理図

画像: フラックスゲート磁力計の原理図(BacLuong, パブリックドメイン)、Wikimedia Commons。励磁コイルでコアを周期的に飽和させ、外部磁界に応じて変化する誘導電圧の高調波成分を検出コイルで読み取る。

地磁気と方位: 磁北と真北のずれ「偏角」

地球はそれ自体が巨大な磁石であり、外核の対流(ジオダイナモ)が生み出す磁場が地表を覆っている。磁気センサーで方位を求める「電子コンパス」は、この地磁気ベクトルの水平成分の向きを磁北として検出する。ただし磁極(北磁極)は地理上の北極点(真北)とは一致せず、しかも年々わずかに移動し続けているため、ある地点で測った磁北と真北の間には「偏角(magnetic declination)」と呼ばれるずれが生じる。偏角は地点や年によって数度から二十度以上まで変わりうるため、実用的な電子コンパスは自機の位置(緯度・経度)と現在時刻を使い、NOAA/米国立環境情報センターと英国地質調査所が共同で5年ごとに改訂しているWMM(World Magnetic Model、世界磁気モデル)などの地磁気モデルを参照して補正を行う。GPS単体では方位そのものは得られない(移動して初めて進行方向がわかる)ため、静止状態でも即座に方位を返せる磁気センサーは、この点でGNSSを補完する役割を持つ。

磁北と真北のずれ(磁気偏角)を示す図

画像: 磁気偏角の説明図(Odder, CC BY-SA 3.0)、Wikimedia Commons。真北(True North)と磁北(Magnetic North)の間の角度差が偏角。

ハード鉄・ソフト鉄誤差とキャリブレーション

磁気センサーを実際の機体(ロボット・ドローン・車両)に組み込むと、地磁気だけでなく機体自身が作る磁気的な歪みが混入する。これは大きく2種類に分けられる。

キャリブレーションでは、機体をあらゆる方向に回転させながら磁気センサーの生データを収集し、球フィッティング(ハード鉄補正、オフセットの推定)と楕円体フィッティング(ソフト鉄補正、スケール・傾きの補正)を組み合わせて、歪んだ楕円体を原点中心の球に写像する変換行列とオフセットベクトルを求める。この手法はAnalog DevicesやVectorNavなど計測器メーカーが公開しているアプリケーションノートでも標準的に解説されている、磁気センサー実装における避けて通れない工程である。2025年に発表された研究「Joint Magnetometer-IMU Calibration via Maximum A Posteriori Estimation」(arXiv:2505.16662、Chuan Huang・Gustaf Hendeby・Isaac Skog)は、磁気センサーとIMUのキャリブレーションパラメータおよびセンサー姿勢を同時に未知変数として扱い、最大事後確率推定で解く手法を提案しており、従来手法に対して精度20〜30%向上、計算速度は1桁高速という結果を報告している。キャリブレーション自体が今も活発な研究対象であることを示す一例である。

IMUとの融合: AHRSによる姿勢・方位推定

IMU(慣性計測装置)は加速度・角速度を積分して姿勢を求めるが、角速度の積分だけに頼るとヨー角(機体の向き、鉛直軸まわりの回転)は時間とともに際限なくドリフトしていく。重力方向を基準に取れる加速度計はロール・ピッチ角のドリフトを補正できても、鉛直軸まわりの回転に対しては手がかりを持たない。ここで磁気センサーが効いてくる。地磁気ベクトルは(局所的な歪みを除けば)常に一定の水平方向を指しているため、磁気センサーの出力と既知の姿勢を組み合わせることで、ヨー角のドリフトを定期的にリセットできる。

3軸加速度計・3軸ジャイロ・3軸磁気センサーを統合した「9軸」構成から絶対姿勢を推定するアルゴリズムをAHRS(Attitude and Heading Reference System)と呼び、代表的な実装がMadgwickフィルタとMahonyフィルタである。Madgwickフィルタは加速度計・磁気センサーから得られる誤差勾配を使ってジャイロの姿勢推定を補正する比例制御的な構成で、9軸構成で高い精度を発揮する一方、Mahonyフィルタはジャイロバイアスを比例・積分制御で補正する構成で、演算資源が限られた小型マイコンでの実装に向く。いずれも磁気センサーが欠けた6軸(加速度+ジャイロのみ)構成ではヨー角を絶対値として拘束できず、相対的な回転しか追えなくなる点が、磁気センサーをIMUに組み合わせる最大の理由である。

主要製品のスペック比較

製品 メーカー 検出方式 レンジ 分解能 インターフェース 特徴
BMM150 Bosch Sensortec Hall効果(FlipCore) ±1300µT(X/Y軸)、±2500µT(Z軸) 0.3µT I2C/SPI 低消費電力(170µA・低電力プリセット)、eコンパス向け標準品
LIS3MDL STMicroelectronics 磁気抵抗方式 ±4/±8/±12/±16ガウス(選択式) 16bit出力 I2C/SPI 4段階のフルスケール選択、-40〜85℃対応
HMC5883L Honeywell AMR ±8ガウス 0.005ガウス I2C 3軸デジタルコンパスICの草分け的存在、Arduino向けブレイクアウト基板で広く普及
AK09918C 旭化成エレクトロニクス Hall効果 ±32ガウス(広ダイナミックレンジ) — I2C 4ピンWLCSPの超小型パッケージ、スマートフォン・ウェアラブル向け
MLX90393 Melexis Hall効果(Triaxis+IMC) 最高感度設定で±4.8mT以上 プログラマブルゲイン設定に依存 I2C/SPI デューティサイクル0.1〜100%の可変制御でマイクロパワー動作、近接磁石検出の位置センサー用途にも展開

BoschのBMM150は独自のFlipCore技術というHall効果ベースの構造で、eコンパス用途を明確に想定した低消費電力設計が特徴である。STマイクロのLIS3MDLは±4〜±16ガウスの4段階でフルスケールを切り替えられる柔軟性を持ち、産業機器からドローンまで幅広く採用されている。HoneywellのHMC5883LはAMR方式の3軸デジタルコンパスICとして長年デファクトスタンダードの地位を占め、Arduino・Raspberry Piを使う個人のロボット・ドローン自作コミュニティで定番の安価なブレイクアウト基板(GY-271など)の中核チップとして今も広く流通している。旭化成エレクトロニクスのAK09918Cは日本メーカー製で、4ピンのWLCSP(ウェハーレベルチップスケールパッケージ)という極小サイズを武器にスマートフォン・ウェアラブル機器への搭載を狙う製品である。ベルギーのMelexisが手がけるMLX90393は、Hall効果に独自のTriaxis技術とIMC(Integrated Magnetic Concentrator、集磁コア)を組み合わせた製品で、デューティサイクルを0.1%から100%まで細かく調整できるマイクロパワー動作が特徴。地磁気コンパス用途に加え、近距離の永久磁石の位置・角度を検出する非接触ポジションセンサーとしても展開されている、汎用性の高い製品である。

歴史: 鉱脈探査から潜水艦狩り、そして月面へ

現在の高精度磁力計の源流をたどると、石油会社の鉱脈探査技術にたどり着く。フラックスゲート磁力計は1930年代、Gulf Oil社のヴィクター・ヴァキエ(Victor Vacquier)が鉱床探査用に開発した安価で扱いやすい技術だった。1941年、第二次世界大戦の開戦とともにヴァキエはコロンビア大学の航空機器研究所(Airborne Instruments Laboratory)に移り、このフラックスゲート技術を潜水艦探知に応用する研究に参加する。成果は「MAD(Magnetic Airborne Detector、磁気探知機)」と呼ばれる装置として結実し、航空機や艦船に搭載されて浅く潜航した敵潜水艦が作る磁気異常を検出する任務に投入された。MADは1942年12月に実戦運用が始まり、日米双方の対潜水艦部隊で使用された。

戦後、フラックスゲート磁力計は宇宙開発にも転用されていく。地球磁場の観測はもちろん、アポロ計画では月面に設置する磁力計にもフラックスゲート方式が採用され、月の残留磁化や太陽風との相互作用の観測に使われた。鉱脈探査という民生技術が、戦争を挟んで対潜水艦戦、そして月面科学観測へと転用されていった経緯は、センサー技術の典型的な軍民転用の歴史でもある。

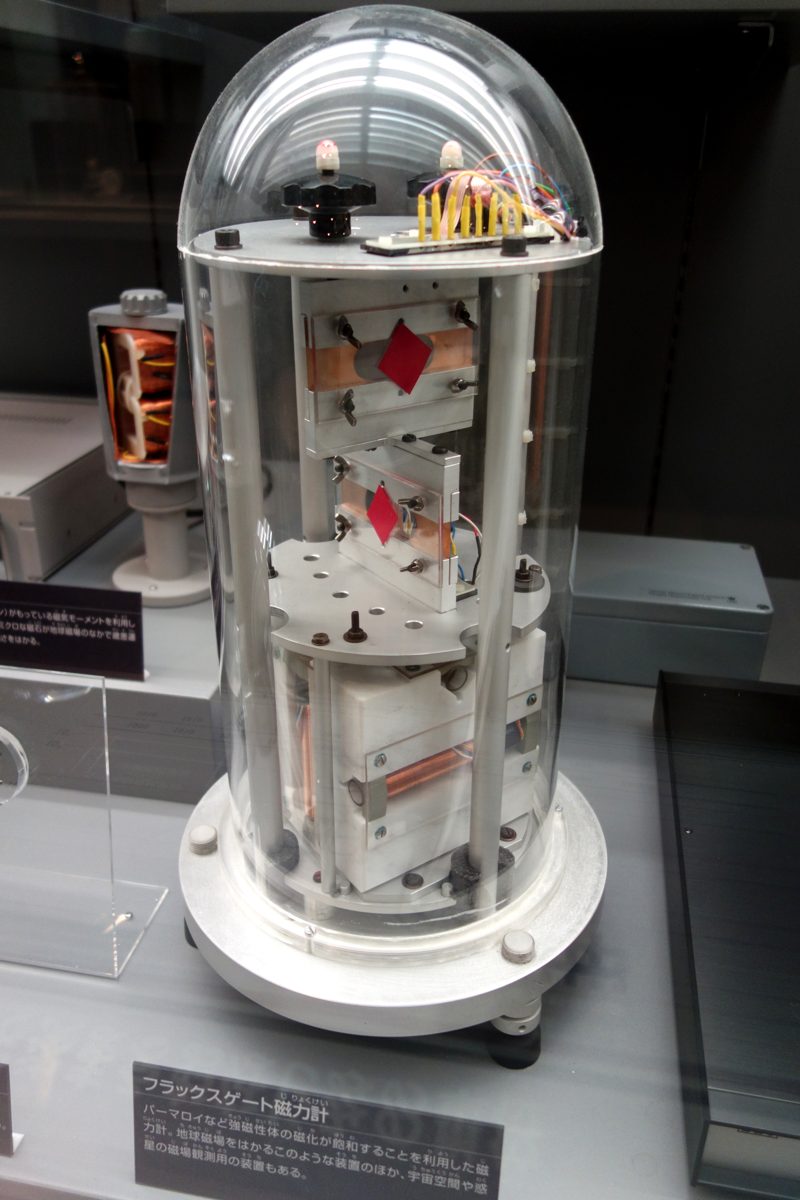

アポロ計画の月面探査機に搭載されたタイプのフラックスゲート磁力計(国立科学博物館展示)

画像: アポロ計画の月面探査機搭載型フラックスゲート磁力計(Daderot, CC0)、Wikimedia Commons。国立科学博物館(東京)の展示。

磁気抵抗効果とハードディスクを変えたノーベル賞

GMR(巨大磁気抵抗)の発見は、磁気センサーの歴史の中でも際立って劇的なエピソードを持つ。1988年、フランスのアルベール・フェール率いるグループとドイツのペーター・グリューンベルク率いるグループが、それぞれ独立にこの現象を発見した。フェールのグループは鉄とクロムを何層にも重ねた多層膜構造で最大50%近い電気抵抗の変化を観測し、グリューンベルクのグループは鉄・クロム・鉄の三層構造で最大10%程度の変化を確認した。それまでの磁気抵抗効果(AMR)による抵抗変化はせいぜい数%だったことを考えると、この「巨大(Giant)」な変化率は当時としては衝撃的な数字であり、GMRという名称自体もフェールが提唱したものである。

この発見はわずか10年足らずで実用化に結びつく。1997年、GMR効果を利用したハードディスクの読み取りヘッドが実装されると、それまで年60%程度だったハードディスクの記憶密度の年間成長率が、一気に100%近くまで跳ね上がった。今日のスマートフォン・データセンターの大容量ストレージが成立している背景には、このGMRヘッドによる記憶密度革命がある。2007年、アルベール・フェールとペーター・グリューンベルクは「巨大磁気抵抗効果の発見」によりノーベル物理学賞を共同受賞した。基礎物理の発見から実用化、ノーベル賞受賞までの速さという点でも、GMRは磁気センサーの歴史の中で特異な位置を占めている。前述の2025年の磁気センサー・IMU同時キャリブレーション研究のように、磁気センサーの精度向上を巡る研究は、この物性物理の発見から40年近く経った今も現在進行形で続いている。

実例: 姿勢を持たないCubeSatを地磁気だけで止める「Bドット制御」

磁気センサーが複数個・あるいは単体で本領を発揮する興味深い実例が、超小型人工衛星CubeSatの姿勢制御である。CubeSatはロケットからの分離時、意図しない角速度で回転(トンブリング)した状態で軌道に投入されることが多い。太陽電池パネルを太陽に向けたり、通信アンテナを地球に指向させたりするには、まずこの回転を止める「デタンブリング」が必要になる。

ここで使われるのが、3軸磁気センサーとコイル状のアクチュエータである磁気トルカ(magnetorquer)だけを使う「Bドット制御(B-dot control)」というアルゴリズムである。磁気センサーが検出する地球磁場ベクトル B の時間変化率(その微分、いわゆる「Bドット」)を計算し、この変化を打ち消す方向に磁気トルカへ電流を流して磁気モーメントを発生させる。地球磁場との相互作用で生まれるトルクが徐々に機体の回転を減衰させ、数周回の軌道を経てCubeSatは安定した姿勢に落ち着く。ジャイロスコープすら使わず、3軸磁気センサー1個の出力だけを角速度推定と制御指令の両方に使うシンプルさが、低コスト・低消費電力・低質量が絶対条件のCubeSatに適している理由である。自動車のように多数のセンサーを並べる構成とは対照的な、「たった1個のセンサーで自律的な姿勢安定化を完結させる」という磁気センサーならではの実例といえる。

性能を左右するパラメータ
