水力発電入門 — 水頭と流量を、調整力と蓄電へ変える

川をせき止めて大きなダムを作ることだけが水力発電ではない。山あいの取水口から長い水路で水を導く発電所も、既存ダムの放流水を使う小水力も、二つの池の間で水を往復させる揚水発電所も、水の位置エネルギーを取り出すという一点でつながっている。水は燃料のように燃えない。しかし、雨・雪・流域・貯水池という自然と土木の系が水量を決め、弁、水車、発電機、送電線、制御室がそのエネルギーを必要な瞬間の電力へ変える。

水力の価値は年間発電量だけでは測れない。水を貯められる設備は、出力を比較的すばやく上下させ、周波数の維持、太陽光の急な変動の吸収、停電時の起動電源にもなりうる。一方で、降水の季節性、洪水時の安全放流、堆砂、魚類の遡上、景観、下流の流況は、発電量の最大化だけでは解けない制約である。本稿では、水車の羽根の前で何が起きているかから、再生可能エネルギーを多く含む系統で揚水が何を担うかまでを順にたどる。

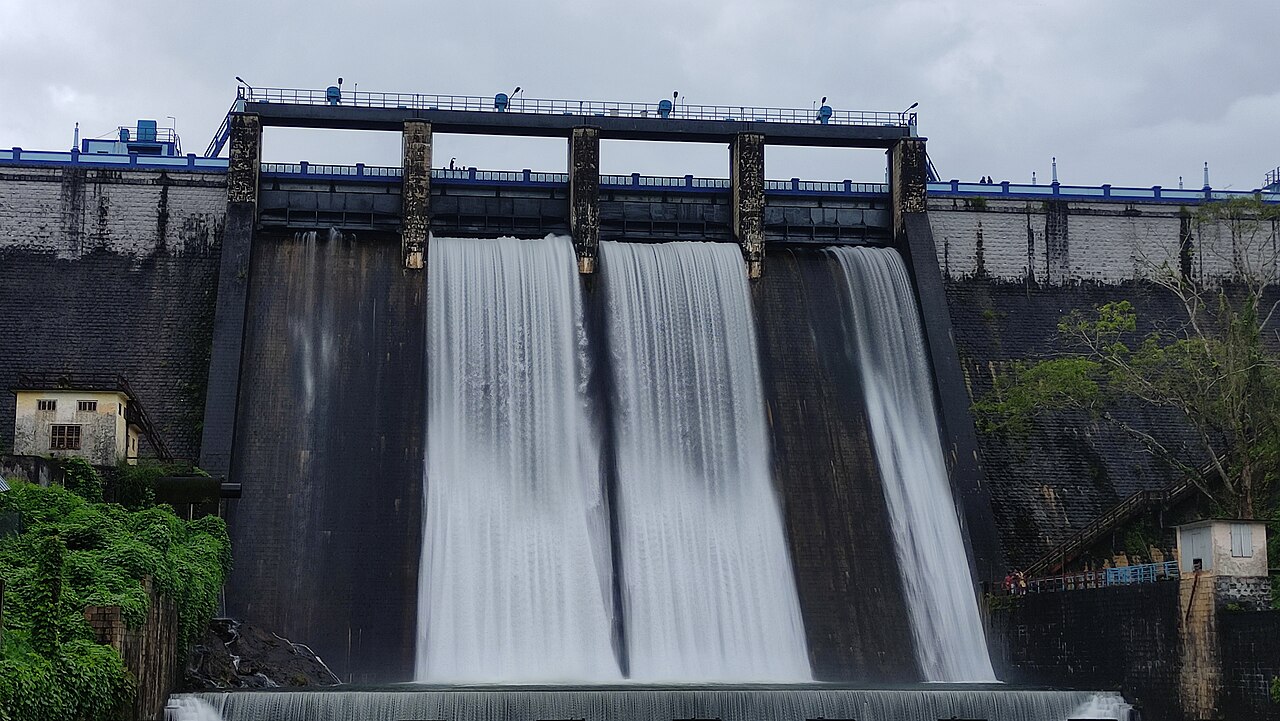

ダム式水力の現場例

画像: Peechi Dam 3(Lijovklm, CC BY-SA 4.0)、Wikimedia Commons。堤体・貯水池の景観写真で、発電設備の全構成を写したものではない。

0. 30秒要約

水力の出力は概ね $P=\rho g Q H\eta$ で決まる。水頭 $H$ （有効な落差）、流量 $Q$ 、水車から発電機までの総合効率 $\eta$ の積であり、落差を使うか、水量を使うかで設備の姿が変わる。
高水頭・小流量には噴流でバケットをたたくペルトン水車、中水頭にはフランシス水車、低水頭・大流量にはプロペラ羽根を調整できるカプラン水車が代表的である。水車は「最大効率」だけでなく、季節ごとの流量範囲、キャビテーション、保守性で選ぶ。
ダム式は貯水で時間をずらし、流れ込み式は河川流量に沿って発電し、揚水式は余剰電力で水を上池へ戻す。揚水は発電所であると同時に、長時間・大出力のエネルギー貯蔵である。
発電機の回転数と系統周波数は結び付く。ガバナが案内羽根やニードルを動かして機械入力を変え、数秒〜数分の需給差を追う。ただし水路の水撃や振動を避けるため、むやみに急変させることはできない。
水力は再エネでありながら環境影響を持つ。魚道、取水スクリーン、環境流量、土砂管理、温度・溶存酸素の監視を、発電計画と同じ設計対象として扱う必要がある。
近年は、センサ値と物理モデルを結ぶデジタルツイン、劣化予測、可変速揚水、予測制御が、既存設備の柔軟性を安全に引き出す研究テーマになっている。

1. 水の位置エネルギーを出力へ換算する

質量 $m$ の水を高さ $H$ だけ下げると、重力による位置エネルギー $m g H$ を得る。発電所では一回に落とす水の量ではなく、毎秒に通す体積流量 $Q$ で考える。水の密度を $\rho$ 、重力加速度を $g$ 、総合効率を $\eta$ とすれば、電気出力の近似は

P=\rho g Q H\eta

となる。淡水では $\rho\simeq1{,}000\ \mathrm{kg/m^3}$ 、 $g\simeq9.81\ \mathrm{m/s^2}$ である。たとえば有効水頭100 m、流量20 $\mathrm{m^3/s}$ 、総合効率0.90なら、 $P\simeq17.7$ MWとなる。ここでいう有効水頭は、上池と下池の水面差をそのまま入れた値ではない。取水口、沈砂池、水路、圧力トンネル、鉄管を流れる際の摩擦損失、曲がり・弁・入口出口での局部損失を引いた、ランナに届く実効的な落差である。

水路損失を $h_f$ 、総落差を $H_g$ と書けば、

H=H_g-h_f,\qquad h_f\approx f\frac{L}{D}\frac{v^2}{2g}+\sum K\frac{v^2}{2g}

と表せる。 $L$ は管路長、 $D$ は管径、 $v$ は平均流速、 $f$ は摩擦係数、 $K$ は局部損失係数である。流量を増やすと出力は一見 $Q$ に比例して増えるが、損失は概ね $v^2$ 、すなわち流量の二乗に近く増える。雨が多い日に「流せるだけ流せばよい」わけではない理由の一つがここにある。

図1 — 水力発電は水頭と流量を水車の軸動力にし、発電機・変圧器を通じて系統へ送る。水路の損失、下流水位、取水制約まで含めた値が実際の出力を決める。

効率 $\eta$ も一つの数字ではない。水車の水力効率、ランナと軸受の機械効率、発電機効率、変圧器損失を掛け合わせたものであり、定格付近と部分負荷で異なる。導水路に落ち葉や土砂が堆積すれば損失は増え、案内羽根を絞りすぎれば水流の向きがランナに合わず効率は落ちる。したがって運転員・制御器が最適化する対象は、単なる開度ではなく、貯水量、流入予測、下流放流、効率曲線、系統から求められる出力の同時問題になる。

2. 水頭と流量で選ぶ三つの水車

水車は、水をランナに当てる方法で大きく衝動水車と反動水車に分かれる。衝動水車は、ノズルで圧力を速度へ変えた噴流を大気中のバケットへ当てる。反動水車は、ケーシングと吸出し管の中を満たす水の圧力変化も使ってランナを回す。両者は優劣ではなく、利用できる水頭と流量の地図が違う。

水車	得意な条件	水の受け方	調整機構	注意点・代表用途
ペルトン	高水頭・比較的小流量	1本以上の高速噴流をバケットでほぼ反転させる衝動式	ニードル、デフレクタ、複数ノズル	山地の長い鉄管。噴流摩耗、砂粒によるバケット損傷に注意
フランシス	中水頭・中流量	渦巻ケーシングから半径方向に入り、軸方向へ抜ける反動式	可動案内羽根	最も広く使われる。部分負荷の圧力脈動、キャビテーションを評価
カプラン	低水頭・大流量	プロペラ状ランナを軸方向に通過する反動式	案内羽根と可変ピッチ羽根の二重制御	河川・潮位差の小さい地点。複雑なハブ、漂流物、魚類対策が重要

ペルトン水車：圧力を一本の速い噴流にする

ペルトン水車は高い水頭を速度に変える。ノズル出口速度を損失なしで近似すると $v_j\simeq\sqrt{2gH}$ であり、たとえば水頭400 mなら約89 m/sになる。バケット中央のスプリッタが噴流を二つに分け、滑らかな内面でほぼ逆向きへ曲げる。水の運動量が大きく変わるので、ランナにトルクが生じる。噴流の流れをニードルで絞れば流量を調整でき、急な負荷遮断時にはデフレクタで一時的に噴流をバケットからそらし、水撃を抑えながらニードルを閉める。

ペルトン水車の強みは、ランナが大気圧に近い空間で回るため、反動水車で問題になりやすい吸出し管側のキャビテーションを避けやすいことにある。ただし、砂を含む水は高速でバケットを削る。取水地点の沈砂池、摩耗に強い表面、定期的な肉盛り補修までが発電性能の一部である。

フランシス水車：広い適用範囲を持つ標準機

フランシス水車は渦巻ケーシングで水をランナの周りへ均等に配り、案内羽根で流量と流入角を整える。水は半径方向から入り、羽根間を通って軸方向へ抜ける。中程度の水頭と流量に適し、多くの貯水式・調整池式で採用される。固定羽根のプロペラより広い運転範囲を持つ一方、設計点から離れるとランナ出口の旋回流、圧力脈動、振動が増えやすい。

とくに注意すべきはキャビテーションである。局所圧力が水の蒸気圧を下回ると気泡が発生し、圧力が回復する場所で崩壊する。これが繰り返されると羽根表面を損傷し、騒音・振動・効率低下も招く。対策はランナを下流水面より適切に低く据えること、吸出し管と羽根形状を設計すること、危険な部分負荷帯を長時間運転しないこと、圧力・振動を計測することにある。

カプラン水車：低い落差の大きな流れを逃さない

カプラン水車は船のスクリューに似たプロペラランナを持つ。低水頭・大流量では、わずかな落差でも大量の水を通さなければ出力が得られない。そこで案内羽根だけでなく、ランナ羽根のピッチも変える。両者の組合せをカム曲線または制御表で協調させることで、流量が変わっても羽根への流入角を近づけ、部分負荷効率を確保する。

可動羽根は強力だが、ハブ内の油圧機構、シール、リンク機構を増やす。河川の流木、ごみ、氷、魚類が多い場所では、取水スクリーン、除塵機、通過を考慮したランナ形状を同時に検討しなければならない。低水頭だから環境影響が小さい、と短絡することもできない。河川の横断構造物は遡上・降下の両方に影響しうる。

水車の選定に用いられる比速度は、回転数 $N$ 、出力 $P$ 、水頭 $H$ を組み合わせた無次元的な指標であり、慣用的な表記の一つは

N_s=\frac{N\sqrt{P}}{H^{5/4}}

である。ただし単位系や定義には流儀があるため、異なる資料の数値をそのまま比較してはならない。実務では候補水車の効率丘図（hill chart）、キャビテーション余裕、据付高、流量継続曲線、輸送・据付条件、将来の運用点までを重ねて決める。

3. ダム式、流れ込み式、揚水式は何が違うか

貯水池を持つダム式

ダム式は、流入した水を貯水池に一時的に貯め、需要や水利の条件に合わせて放流する。数時間から季節単位まで水を持ち越せることがあり、雨が降った瞬間の流量と発電出力を切り離せる点が大きい。洪水調節、上水、灌漑、河川維持と多目的である場合は、発電が単独で水を自由に使えるわけではない。洪水期には空き容量を確保し、渇水期には最低放流を守り、発電用放流と下流利用を調停する。

貯水量 $S$ の収支は単純化すれば

\frac{dS}{dt}=Q_{in}-Q_{turbine}-Q_{spill}-Q_{release}

となる。 $Q_{in}$ は流入、 $Q_{turbine}$ は水車通水、 $Q_{spill}$ は洪水吐きからの越流、 $Q_{release}$ は環境放流・利水放流などである。貯水池の運用は、この式に降雨予測と規程を加えた最適化問題とみなせる。発電量だけを最大にすると、将来の洪水への余裕や下流生態系の流況を損ねるおそれがある。

流れ込み式と小水力

流れ込み式（run-of-river）は、大きな貯水池に頼らず、その時点の河川流量を使う。取水堰から水を導水路へ入れ、沈砂池で砂を落とし、ヘッドタンクから圧力鉄管で発電所へ送った後、下流へ戻す構成が典型である。ダムの水位を長期に大きく変えないため、貯水式より時間移動の自由度は小さい。しかし地形が合えば、既存の農業用水路、砂防施設、上水道の減圧部などで落差を活用できる。

流れ込み式では、河川流量の継続曲線が重要になる。設備を大きくすると豊水期の出力は増えるが、渇水期には水車が遊休になる。小さすぎれば平水期にも使える水を余らせる。さらに取水量には許可条件や維持流量があり、魚類や河床のために残す水を「余り」と扱ってはならない。季節・時間ごとの水温、濁度、取水スクリーンの目詰まりも、実際の稼働率を左右する。

揚水式：水を上へ戻す大規模な蓄電

揚水発電は上池と下池を持ち、電力が余る時間にポンプで下池から上池へ水をくみ上げ、必要な時間に水車として下へ流す。エネルギー量は水量 $V$ と有効水頭 $H$ に対して $E\simeq\rho g V H\eta$ で決まり、電池と同様に「出力」と「容量」を別の設備寸法で考えられる。往復効率はポンプ、水車、モータ・発電機、配管、変圧器を通した値であり、100%ではない。それでも大容量を長時間保持でき、長寿命で、地形と水利条件が整えば系統に大きな柔軟性を与える。

揚水を単に夜間にくみ上げ昼に発電する装置と捉えるのは、今日では不十分である。太陽光が多い昼間、風力が強い夜間、送電線が混雑する地域、予備力が必要な時間は日ごとに変わる。揚水は卸電力価格だけでなく、周波数調整、予備力、再エネ出力抑制の回避、ブラックスタート能力、送電混雑の緩和という複数の価値を持つ。ポンプ停止中にも回転体を同期調相機のように使える構成では、無効電力や短絡容量の支援も検討対象になる。

4. 発電機、ガバナ、系統周波数を結ぶ

水車の軸には多くの場合、三相同期発電機が直結または変速機を介して接続される。極数 $p$ の同期機の回転速度 $n_s$ と系統周波数 $f$ の関係は

n_s=\frac{120f}{p}\quad [\mathrm{rpm}]

である。50 Hz・12極なら500 rpm、60 Hz・12極なら600 rpmになる。水力では比較的低速で大径の水車に合わせ、極数の多い立軸機が使われることがある。界磁電流を変える自動電圧調整器（AVR）は端子電圧・無効電力に影響し、ガバナは水の入口を調整して有効電力・回転速度に主に関わる。この二つを混同しないことが、系統の振る舞いを読む出発点になる。

負荷が突然増えれば、発電機から取り出される電気トルクが水車トルクを一時的に上回り、回転数が落ちる。速度偏差を検出したガバナは、フランシス・カプランなら案内羽根、ペルトンならニードルなどを開けて水車入力を増やす。基本的なドループ特性は

\Delta P=-\frac{1}{R}\Delta f

と書ける。 $R$ は速度調定率で、周波数が下がるほど出力を増やす一次周波数調整の傾きを表す。複数の発電所が同じ系統にあれば、それぞれのドループに従って不足分を分担する。その後、二次制御が周波数と連系線潮流を基準値へ戻す。

ただし水は圧縮しにくく、長い管路の流速を急に変えると圧力波が走る。水撃の近似として、流速変化 $\Delta v$ による圧力上昇は

\Delta p\approx\rho a\Delta v

で表される。 $a$ は水と管の弾性を含む圧力波速度である。急閉止は鉄管・弁・ケーシングへ大きな負担をかけるため、サージタンク、調圧水槽、逃がし弁、適切なガバナ時定数を組み合わせる。電気側では「もっと速く追従してほしい」操作が、水路側では危険な圧力変動になることがある。この相反を理解してこそ、調整力を安全に使える。

図2 — 水力機のガバナは周波数偏差に対し水量を変えるが、圧力水路の動特性がある。電力系統と水理系を別々に最適化してはならない。

停電から系統を立ち上げるブラックスタートでも、水力は候補になりうる。外部電源なしで補機を起動できる設計、通信・保護の復旧、負荷を段階的につなぐ手順があって初めて役割を果たす。水があることだけでは不十分で、起動用電源、制御の独立性、訓練、送電線の充電時に生じる無効電力まで含めた運用計画が必要である。

5. 現行設備を再エネ統合に生かす

太陽光・風力が増えると、出力変動は「予測できないもの」ではなく、予測誤差を伴う運用対象になる。雲が通過する数分の変動、日没時の数時間のランプ、低気圧による数日の風況変化に対して、必要な調整資源は異なる。水力は貯水量と通水能力の範囲で、短時間にはガバナ応答、中時間には出力配分、長時間には貯水・揚水のスケジューリングを提供できる。

しかし「水力は常に柔軟」と決めつけてもいけない。流れ込み式は流量で制限され、貯水式は水利権・洪水期制限・下流放流で制限される。古い機器は頻繁な起動停止や深い部分負荷を前提にしていない場合がある。再エネ統合では、設備定格MWの比較に加えて、上げ方向・下げ方向の余力、応答速度、連続可能時間、始動時間、最小出力、効率、摩耗コストを記録する必要がある。

運用目的	典型的な時間	水力での手段	設計・運用上の留意点
一次周波数調整	秒〜数十秒	ガバナで案内羽根・ニードルを微調整	水撃、デッドバンド、振動帯を避ける
負荷追従・予備力	分〜時間	貯水放流量を配分、ユニットを起動停止	貯水制約、始動時間、部分負荷効率
太陽光・風力の時間移動	時間〜日	揚水・貯水式の発電時刻変更	往復効率、池容量、送電混雑
電圧・無効電力支援	瞬時〜分	同期機の励磁、同期調相運転	発電機・変圧器の熱限界、保護整定
非常時復旧	時間〜日	ブラックスタート、孤立系統の形成	補機電源、通信、復旧手順と訓練

可変速揚水は、従来の固定速ポンプ水車にパワーエレクトロニクスを組み合わせ、回転速度を変えられるようにする技術である。固定速のポンプ運転では、系統から吸収する電力がほぼ決まるため、余剰再エネが中途半端な量であっても追従しにくい。可変速ならポンプ入力を連続的に変え、周波数低下時には揚水電力をすばやく下げることで、見かけ上は発電出力を増やすのと同じ方向の支援を行える。

一方、可変速化には大容量の周波数変換器、冷却、絶縁、保護協調、制御ソフトが必要になる。部分負荷効率が改善しても、変換損失や設備費を含めた評価が必要である。機器更新では、既存の水路・ランナ・発電電動機が許容する回転数・トルク・圧力変動の範囲を確認し、電気側だけを先に決めないことが重要だ。

6. 環境と安全は付加条件ではない

水力設備は河川の流れ、土砂、水温、生物の移動を変える可能性がある。影響の大きさは、ダムの有無だけでは決まらない。取水・放流地点の距離、減水区間の長さ、季節の流量変化、堰の高さ、スクリーンの目幅、運転パターン、対象魚種、下流の利用によって変わる。計画・改修時には、発電所の境界の外で何が起きるかを見る必要がある。

魚道は、魚が上流へ遡上する経路を用意する設備である。プール・アンド・ウィア型、アイスハーバー型、自然に近いバイパス水路などがあり、対象種の遊泳力、体長、遡上時期、水位差、誘引流量に合わせて設計する。入口が主流から離れすぎれば魚は見つけにくく、流速が強すぎても弱すぎても通過しにくい。魚道を「設置した」ことと、実際に機能していることは別であり、映像、タグ、カウント、現地観察で通過を検証することが望ましい。

下流へ降下する魚に対しては、取水スクリーン、バイパス、低流速の取水口、魚に配慮したランナ運転が検討される。スクリーンの目を細かくすれば迷入を減らせる一方、目詰まりと水頭損失が増える。魚を通しやすいランナを採用しても、魚種・体長・流量・運転点によって結果は異なる。環境対策と発電効率は常に対立するわけではないが、トレードオフを測定可能な指標で扱うことが必要である。

環境流量（維持流量）は、取水後の減水区間でも河川の生態・水質・景観・利用を保つために残す水である。一定の最小流量だけでなく、産卵期の流況、自然の増水・減水のリズム、水温の成層、溶存酸素、河床材料の移動を考慮する場合もある。貯水池では堆砂が有効容量を減らし、洪水時の土砂移動を変える。排砂、土砂バイパス、流域の侵食対策は、発電設備の寿命と河川環境の両方に関わる。

安全面では、ダムの監視、ゲートの信頼性、斜面、洪水時の操作、下流への警報が最優先である。水力発電の自動化が進んでも、異常流入、地震、通信断、センサ故障、サイバー攻撃の際に誰がどの根拠で操作するかを定めなければならない。水位計が一つだけの最適制御は、平常時に精密でも安全設計とは呼べない。独立した計測、保守点検、フェイルセーフなゲート動作、手動操作手順を重ねることが求められる。

7. デジタルツインと予測保全の現在地

デジタルツインは、発電所を三次元CGで再現することだけを意味しない。水位・流量・圧力・振動・温度・開度・出力といった実測を、貯水池収支、水理、ランナ特性、発電機、制御器の物理モデルと結び、現在状態の推定と将来予測に使う考え方である。よいツインは、もっともらしい画面ではなく、観測されない量をどの精度で推定できるか、モデル誤差をどう検知するか、運転判断をどう改善するかで評価される。

例えば、圧力脈動と軸受振動の時系列から、キャビテーションが生じやすい運転帯やランナの異常を早期に検出できる可能性がある。水位・降雨・流入予測と市場・需給予測を組み合わせれば、翌日だけでなく数週間先の貯水運用を比較できる。現場で使うには、機械学習の予測値をそのまま制御へ渡すのではなく、物理制約、計測の欠測、センサ校正、運転員が理解できる根拠表示を組み込む必要がある。

研究では、次の論点が特に重要である。

柔軟運転による劣化の定量化：再エネ変動に追従する頻繁な起動停止・部分負荷が、ランナ、軸受、案内羽根、発電機絶縁へ与える疲労を計測する。
物理とデータの融合：完全には分からない損失や劣化をデータで補いながら、質量保存・エネルギー保存・設備限界を破らない推定器を作る。
予測制御：降雨・流入・価格・再エネ予測を用いて、数時間〜数日の出力・揚水計画を更新する。不確実性を一点予測ではなく範囲として扱う。
可変速機の系統寄与：変換器制御で周波数・電圧をどこまで支援できるか、弱い系統・故障時の保護とどう整合させるかを検証する。
環境モニタリングの統合：流量だけでなく水温、濁度、溶存酸素、魚道通過、土砂を運転データと同じ時間軸で扱う。

ここには過度な期待への注意も必要である。センサが多いほど真実に近づくとは限らず、設置位置、校正、通信遅延、欠測、データ所有権が結果を左右する。まれな洪水や事故は学習データが少なく、通常時に高精度なモデルでも外挿に失敗しうる。デジタルツインは安全装置の代わりではなく、保守・運用の判断材料を増やす仕組みとして導入するのが健全である。

8. 設備を読むための実務的なチェックポイント

ある水力発電所を評価するとき、設備容量MWだけでは特徴は分からない。まず、総落差と有効水頭、設計流量、年間の流量継続曲線、貯水池の有無、下流水位の変化を確認する。次に水車形式、効率丘図、許容する部分負荷帯、キャビテーション余裕、起動停止に要する時間を見る。さらに発電機の定格、AVR・ガバナ、ブラックスタート、変圧器・送電線の容量、保護リレーの整定を系統条件と照らす。

揚水なら、上池・下池の有効容量、揚程、発電・揚水それぞれの出力、往復効率、最低水位、ポンプから発電への切替時間、可変速か固定速かを確認する。環境面では、取水・放流の位置、環境流量、魚道とスクリーン、堆砂、下流の警報を確認する。こうして初めて、「再エネのために何MW使えるか」という問いを、「いつ、どの方向へ、どのくらいの時間、どの制約の下で使えるか」という実用的な問いへ置き換えられる。

9. まとめ：水を使うことは、時間と制約を扱うこと

水力発電の式 $P=\rho g Q H\eta$ は簡潔だが、四つの記号の背後には流域、貯水池、水路、水車、発電機、送電網、河川環境がある。ペルトン、フランシス、カプランの違いは、落差と流量をどのように羽根へ渡すかの違いである。ダム式、流れ込み式、揚水式の違いは、水をどれだけ時間移動できるかの違いである。そしてガバナと励磁は、水の力を系統が必要とする有効電力・電圧へ結び直す。

再エネ比率が高い系統では、水力は古い固定設備ではなく、柔軟性を持つ基盤として見直されている。ただし、その柔軟性は無限ではない。水撃、摩耗、貯水、水利、魚類、土砂、安全という制約を、制御・保守・環境監視の中へ正面から組み込む必要がある。デジタルツインや可変速揚水は、この境界を少しずつ広げる道具であり、物理と現場を置き換えるものではない。
