風力発電機のブレードは、風を「受け止める板」ではない。翼型の揚力と抗力を利用して回転トルクを作り、低速の大きな回転をギヤボックスまたはダイレクトドライブ発電機へ渡す。発電機の電力はコンバータで電圧・周波数・無効電力を調整し、変圧器と送電線を通って系統へ入る。風の強さだけでなく、乱流、疲労、予測、保守、系統制御までを一つの機械として読む必要がある。

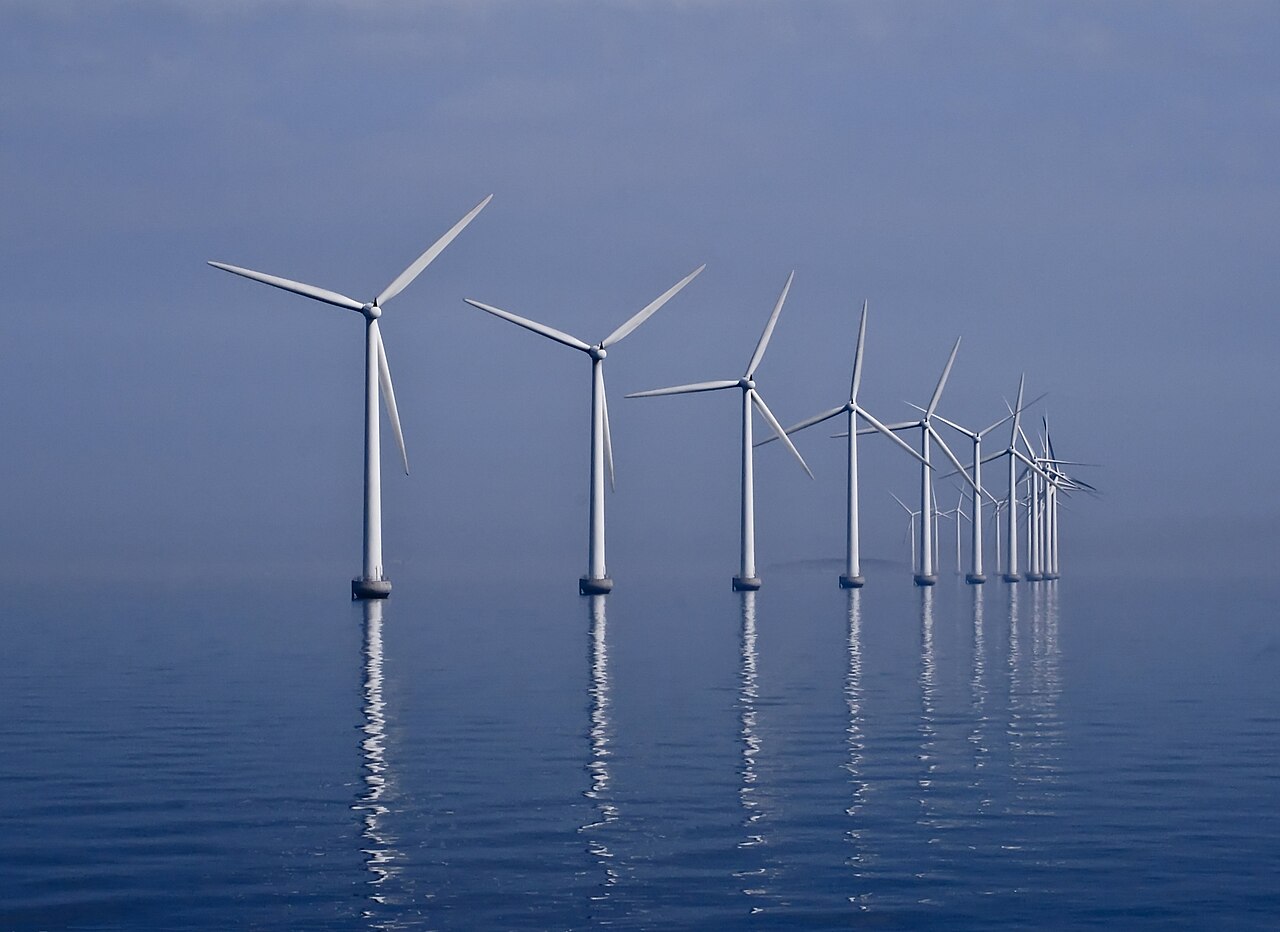

洋上風力の現場例画像: Middelgrunden wind farm(Kim Hansen / Richard Bartz, CC BY-SA 3.0)、Wikimedia Commons。洋上風車の配置を示す現場写真で、現在の全機種の仕様を代表するものではない。
0. 30秒要約
- 風から取り出せる理想出力はP=\frac12\rho A v^3 C_p。風速vの3乗に比例するため、風況のわずかな違いが年間発電量を大きく変える。
- どんな風車でも風の運動エネルギーを100%回収できず、上限はベッツ限界の約59.3%。実機のC_pは風速、翼角、制御、乱流で変化する。
- ピッチ制御はブレード角、ヨー制御は風向への向き、発電機トルク制御は回転数を調整する。強風時は安全のため出力を絞り停止する。
- 陸上は輸送・騒音・景観、洋上は基礎・海底ケーブル・台風・保守船、浮体式は係留と動揺が支配的である。
- 系統連系では、可変速インバータが有効電力・無効電力・電圧・周波数応答を担う。予測誤差を蓄電池・水力・需要応答と組み合わせる。
1. 風の運動エネルギーとベッツ限界
図1 — 低風速では出力が風速の3乗で増え、定格域では制御し、強風時はカットアウトして停止する。
密度\rhoの空気が速度vで、受風面積A=\pi R^2を通過する。単位時間の運動エネルギーは
である。風車後流の速度を完全にゼロへ落とすと空気が通過しなくなるため、風車前後の速度を運動量保存で最適化すると、取り出せる割合は
を超えない。C_pは出力係数で、先端速度比\lambda=\omega R/vとピッチ角\betaの関数C_p(\lambda,\beta)になる。低風速では回転数を上げて最適\lambdaへ追従し、定格風速を越えるとピッチを変えて出力を一定へ制限する。
2. ブレード・ナセル・タワー
ブレードは翼型の揚力を接線方向の力へ変換する。長く細いブレードほど面積を増やせるが、重力、遠心力、風荷重による疲労が増える。ハブと主軸、発電機、変速機、制御盤をナセルへ収め、タワーと基礎で地面へ荷重を伝える。大型化すると、ブレードの固有振動、タワーの共振、制御遅延、雷・塩害・着氷が設計へ効く。
3. ピッチ・ヨー・トルク制御
ピッチ制御
ブレードピッチ角\betaを変えると揚力とトルクが変わる。定格風速以下では\betaを最適値へ保ち、定格以上では迎角を下げて出力を抑える。油圧または電動アクチュエータが故障したときにフェザー（風を逃がす角度）へ移れる冗長性が必要だ。
ヨー制御
ナセルを風向へ向けるヨー制御は、風向計・風速計、発電量、タワーのねじれを使う。頻繁に首を振るとヨー駆動とケーブルへ負担が掛かるため、風向の平均と乱流をフィルタし、発電損失と疲労のバランスを取る。
発電機トルク
可変速風車では、発電機トルクT_gを速度に応じて変え、最適な先端速度比を追う。回転の運動方程式は
である。Jは慣性、T_aは空力トルク、T_fは損失トルク。慣性を仮想的に系統へ提供する制御では、風車の回転エネルギーを一時的に放出し、周波数低下を緩和する。ただし放出後に回転を回復する時間帯では出力を下げる必要がある。
4. 固定速・可変速と系統連系
固定速の誘導発電機は構成が簡単だが、風速変化が機械トルクと系統へ伝わりやすい。二重給電誘導発電機（DFIG）は、回転子側の部分容量コンバータで可変速範囲と無効電力を制御する。永久磁石同期発電機＋全容量コンバータは、発電機と系統を電気的に切り離し、広い速度範囲で制御できる一方、パワー半導体と磁石コストが増える。
インバータはPLLで系統位相を追従するGrid-following制御が一般的だが、弱い洋上系統や離島ではGrid-forming制御が必要になる。風車群をまとめたファームコントローラが、個々の風車の出力、無効電力、ランプレート、出力制限を協調する。系統運用者の指令、気象予測、蓄電池SOCを同じ制御階層へ渡す。
5. 陸上・着床式洋上・浮体式
| 方式 | 強み | 主要課題 | 研究の焦点 |
|---|---|---|---|
| 陸上 | 建設・保守が比較的容易、送電が近い | 騒音、景観、道路輸送、乱流 | 高地形適応、予測、リパワリング |
| 着床式洋上 | 強風・大規模化、居住地から離せる | 基礎、海底ケーブル、船舶、腐食 | 15MW級の疲労、港湾・施工 |
| 浮体式洋上 | 深い海域へ展開可能 | 係留、動揺、台風、海底ケーブル | 連成制御、軽量浮体、保守ロボット |
海上では風車・浮体・係留・波・電力ケーブルが連成する。ブレードのピッチを変えると空力荷重が変わり、タワーと浮体の揺れへ影響し、発電機トルクを変えると回転速度と係留荷重が変わる。単一のPIDだけでなく、モデル予測制御、荷重軽減制御、デジタルツインで疲労寿命を延ばす研究が進む。
6. 予測・保守・環境
風力の出力予測は、気象モデル、ライダー、衛星、ナセル風速、近隣風車の後流データを組み合わせ、数分先から数日先を確率分布で出す。予測誤差が大きい時間帯に蓄電池を空け、火力・水力・需要応答を前もって確保する。
保守では、主軸軸受、ギヤ、発電機、ピッチ軸受、ブレードの振動・温度・油分析を監視する。ドローン画像や音響でブレードの剥離・雷損傷を検査し、異常兆候と風況を組み合わせて停止時期を決める。鳥類・コウモリ、海洋哺乳類、漁業、海底生態系への影響は、立地・運転制御・モニタリングと一体で評価する必要がある。
7. まとめ
風力発電は、空気の運動量をブレード、軸、発電機、インバータ、変圧器、送電網へ順に渡すシステムである。風速の3乗則とベッツ限界は出力の上限を、ピッチ・ヨー・トルク制御は機械荷重と電力品質を、予測と保守は稼働率を決める。洋上・浮体式や系統形成型インバータの研究を読むときは、単独の変換効率ではなく、疲労、ケーブル、港湾、気象、環境、系統運用まで含めて比較したい。
