太陽光パネルは、光をそのまま交流へ出しているわけではない。半導体のpn接合で光子のエネルギーを電子と正孔へ分け、セルが作る直流を直列・並列に束ね、MPPT（最大電力点追従）とパワーコンディショナで使える電力へ変換する。屋根の数枚からメガソーラー、蓄電池、電力市場までを一つの系として読むと、発電量のグラフと系統運用がつながる。

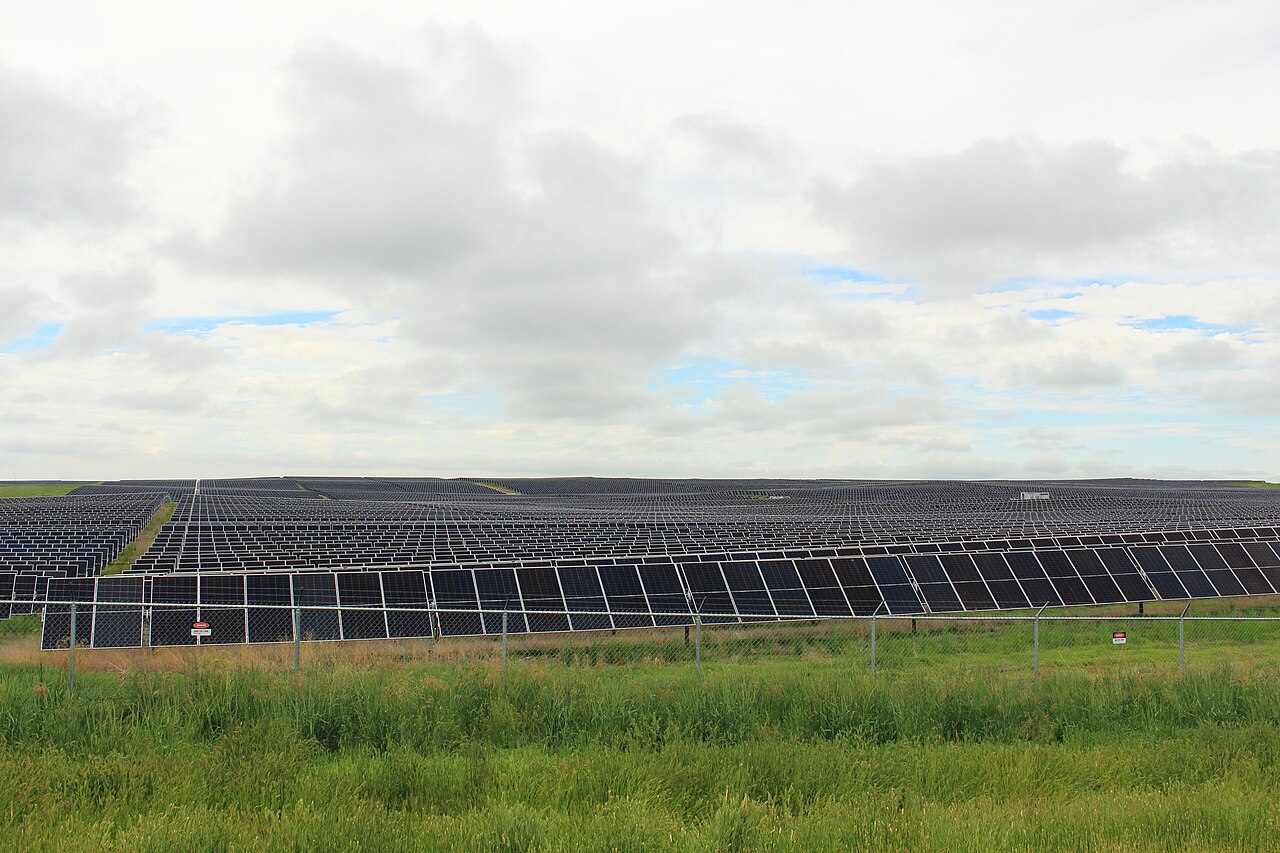

大規模太陽光発電の現場例画像: Photovoltaic Panels at the Travers Solar Farm(Kkiefuik, CC BY 4.0)、Wikimedia Commons。パネル配置の現場写真で、本文の発電量・効率の数値を直接測定した画像ではない。
0. 30秒要約
- 太陽電池の出力は、電圧Vと電流Iの積P=VIで決まる。日射が増えると主に電流が増え、温度が上がると電圧が下がる。
- I-V曲線には最大電力点（MPP）が一つあり、MPPTがDC-DCコンバータの動作点を追従させる。影があると局所ピークが複数できる。
- インバータは直流を交流へ変え、力率・無効電力・高調波・単独運転検出を制御する。蓄電池があれば昼の余剰を夜へ移せる。
- 屋根上、営農型、浮体、洋上など設置場所で、温度、反射、保守、系統容量、環境影響が変わる。
- ペロブスカイト、タンデムセル、リサイクル、系統形成型インバータが研究中だが、寿命、封止、鉛管理、銀行融資可能性、保守まで含めて評価する。
1. pn接合が光を電流にする
図1 — 発電量の差はセル効率だけでなく、温度・影・配線・PCS・出力抑制へ分解して読む。
太陽電池へ入射した光子のエネルギーE_{ph}=hc/\lambdaが半導体のバンドギャップE_g以上なら、電子・正孔対が生じる。pn接合の空乏層にある電界が両者を反対方向へ分離し、外部回路へ電流を流す。理想化したセル電流は
で表せる。I_{ph}は光電流、I_0は暗電流、qは電気素量、nは理想係数、Tは絶対温度。開放電圧V_{oc}付近では電流が急に減り、短絡電流I_{sc}付近では電圧がほぼゼロになる。この曲線の折れ曲がった点がMPPである。
セルを直列にすると電圧、並列にすると電流が増える。パネルのバイパスダイオードは、部分影で直列セル全体が逆バイアスになり発熱するホットスポットを避ける。影、汚れ、雪、経年劣化はストリングごとのI-V曲線を変えるため、発電監視では電圧・電流・温度を同時に記録する。
2. MPPT：最大電力点を追う
電力P(V)=V I(V)の最大条件は
である。代表的なMPPTは、動作電圧を少し変えて電力の増減を見るPerturb & Observe（山登り法）と、dI/dV=-I/Vを満たすよう制御するIncremental Conductanceである。日射が急変すると、前回の増減を誤って追いかけることがあるため、気象センサ、複数ストリング、予測制御を組み合わせる研究がある。
3. パワーコンディショナと系統連系
PVの直流は、昇圧コンバータ、DCリンクコンデンサ、Hブリッジまたは三相インバータを経て交流になる。PLLで系統位相を追従し、電流を正弦波へ整形するGrid-following制御が一般的だ。系統停電時に屋根上PVだけが送電を続けると作業員へ危険なため、単独運転検出と遮断が必要になる。
再生可能エネルギー比率が高い弱い系統では、系統電圧を追従するだけでなく、インバータが電圧源として振る舞うGrid-forming制御が注目される。仮想同期機、仮想発振器、ドループ制御などで、周波数偏差・電圧変動へ高速に応答する。これは太陽電池の半導体を変える話ではなく、電力変換器の制御と保護を系統全体へ合わせる話である。
4. 日射・温度・設置角
面に入る日射をG [W/m²]、モジュール面積をA、変換効率を\etaとすると、瞬時出力は
で近似できる。効率\etaは温度係数で低下する。屋根材との隙間、裏面通風、架台、方位角、傾斜角、反射光が年間発電量を左右する。両面受光型（bifacial）は地面の反射率（アルベド）を利用するため、白い砂利・雪・農地など設置面の条件まで設計へ含める。
営農型では、作物へ届く光を減らし過ぎず、パネルの影を分散し、農機の作業高さを確保する必要がある。浮体式では水面の冷却効果、アンカー、波、ケーブル、藻類・水質への影響を評価する。発電量だけを最大化すると、作物収量や保守性とのトレードオフを見落とす。
5. 蓄電池と予測
太陽光の余剰を電池へ充電し、夕方や雲通過時に放電する。電池の状態エネルギーEは、電力指令P_bと往復効率\eta_{rt}を使い
と更新できる。P_{ch}、P_{dis}は充電・放電電力、\eta_c,\eta_dはそれぞれ効率である。SOC上限・下限、温度、劣化、連系容量を制約に入れる。雲の影を数分先に予測できれば、電池を空けておくか、出力抑制を受け入れるかを選べる。
6. 現行技術と研究
現行のPVシステムは、シリコン結晶セル、ストリングインバータまたはマイクロインバータ、監視ゲートウェイ、遮断器、接地・避雷、必要に応じて蓄電池で構成される。性能比較では、定格効率だけでなく、部分負荷効率、夜間待機電力、MPPT電圧範囲、アーク検知、遠隔ファーム更新、交換部品、塩害・積雪仕様を確認する。
研究の中心は、シリコンの上に異なるバンドギャップのペロブスカイトを重ねるタンデムセル、軽量・曲面へ貼れる薄膜、長寿命の封止、鉛の回収・リサイクル、インバータの系統形成、PVと電池・水素・需要応答を束ねる運用である。ラボの変換効率が高くても、大面積モジュールの均一性、紫外線・湿気・熱サイクル、25年以上の保証、廃棄時の回収が製品化の壁になる。
7. 監視・保守・安全
発電量の低下を見つけるには、天候正規化した期待値と実測を比較する。ストリング電流の外れ、パネル温度差、インバータ絶縁抵抗、アーク検知、接続箱のヒューズ、ケーブルコネクタを点検する。ドローン赤外線画像はホットスポットを発見できるが、反射や風、測定角度の影響を受けるため、異常判定は電気計測と照合する。
直流アークは、遮断しても電流が続くことがある。作業員はパネルが日射を受けている限り発電電圧が残る前提で、対象設備の電気安全規程とメーカー手順に従う。蓄電池併設では、火災時の消火・隔離・再点火、消防・電力会社との連絡手順を計画へ含める。
8. まとめ
太陽光発電は、セルの光電変換、MPPT、DC-DC、インバータ、変圧器、監視、蓄電、系統保護が連続したシステムである。年間発電量を比較するときは、日射・温度・影・汚れ・劣化・変換損失・出力抑制を同じ条件へそろえる。ペロブスカイトや系統形成型インバータを読むときも、実証規模、耐久、保守、リサイクル、安全を含むライフサイクルで評価したい。
